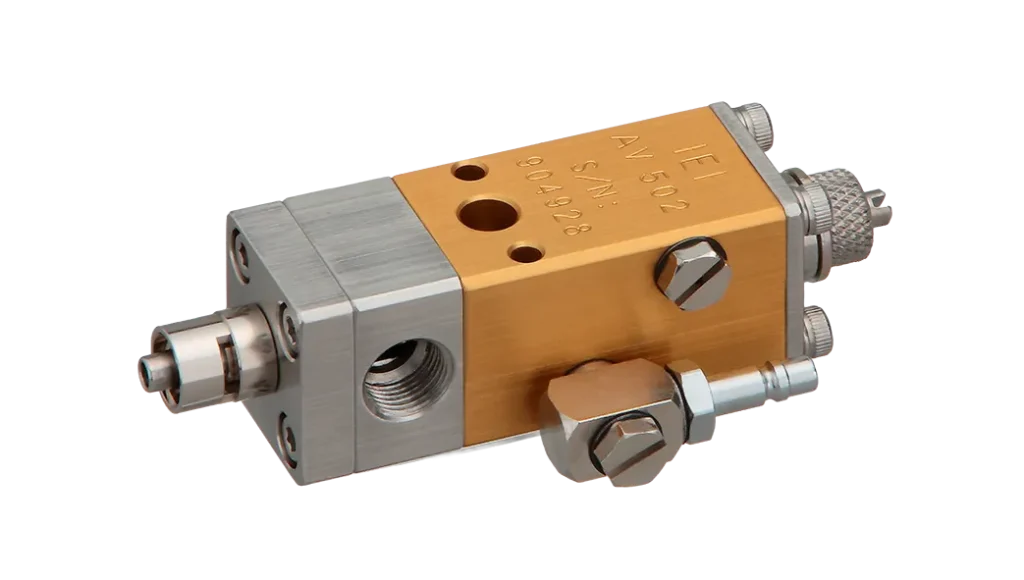

AV502 ニードルバルブ（フィラヨウバルブSMALL）
製品の特徴
・AV502はAV501の小型タイプになりますので、より精度の高い吐出が可能
・接液部、駆動部を分けるダイヤフラムとシール性の高いニードル井の採用により、フィラ入り材料など幅広い液体に使用可能
・適用材料-フィラ入り材料、エポキシ、シリコン、その他液体全般
・接液部、駆動部を分けるダイヤフラムとシール性の高いニードル井の採用により、フィラ入り材料など幅広い液体に使用可能
・適用材料-フィラ入り材料、エポキシ、シリコン、その他液体全般
製品仕様
| 項目 | 仕様 |
|---|---|
| 弁構造 | ニードル弁方式 |
| 最少吐出量 | 0.01 mL |
| 流量（KV値） | 1.3L/min. |
| 適用粘度 | 1~300,000mPa•s |
| 接液部材質 | SUS304，ポリプロピレン、ポリアミド |
| 材料圧送圧 | 最大490kPa |
| 配管接続口 | IN. PT1/8 |
| 作動速度 | 150cycles/min. |
| 作動空気圧 | 392~686kPa |
| 外形寸法 | （□）22✕（H）84mm（突起部含まず） |
| 質量 | 140g |
＞出荷時にはAV502A-1成型ダイヤフラムが装着されています。
| 消耗部品 | 数量 |
|---|---|
| AV502A-1 セイケイダイヤフラム（ポリアミド）（出荷時組込品） | 4 |
| AV502-7 ダイヤフラム（PTFE） | 2 |
| AV502-10 ベンザ | 2 |
| AV502-8 ニードル弁 | 2 |
製品動画
この製品が活用されている主な用途
各業種での代表的なアプリケーションをご確認いただけます。
電子基板への防湿剤コーティング
車載用リレーへのエポキシ樹脂封止
カーエアコン摺動部へのグリス塗布
EV専用車載基板ケースへのポッティング
ヘッドライトのシーリング
マフラー部分へのロウ剤塗布
インパネスイッチ摺動部へのグリス塗布
燃料電池セル製造工程への応用
ソーラーパネル製造工程への応用
スタンプ台へのインク充填
型枠へのチョコレート充填
缶詰へのシロップ充填
ドミノ牌への色入れ
